محافظ ولتاژ و جریان سه فاز 100 آمپر آییژ مدل CVP-3P اصلی

محافظ ولتاژ و جریان سه فاز آییژ مدل CVP-3P یک محافظ مرکزی و قابل تنظیم برای پایش و کنترل وضعیت برق در شبکه‌های سه فاز به‌همراه نول (3P+N) است. این دستگاه برای استفاده در تابلو برق صنعتی، موتور و ماشین‌آلات سه فاز، پمپ‌ها، کمپرسورها و تابلوهای توزیع طراحی شده و امکان نظارت مستقل بر ولتاژ و جریان هر سه فاز را فراهم می‌کند.

این مدل دارای ۶ نمایشگر مجزا است که مقدار ولتاژ و جریان هر سه فاز را نمایش می‌دهند. کاربر می‌تواند پارامترهای مختلف مربوط به ولتاژ، جریان و زمان تأخیر را متناسب با نیاز سیستم تنظیم کند.

محافظ آییژ CVP-3P در صورت بروز مشکلاتی مانند افزایش یا افت ولتاژ، اضافه‌بار، قطع فاز، قطع نول، جابه‌جایی توالی فازها و عدم تقارن ولتاژ، شرایط شبکه را بررسی کرده و در صورت عبور مقادیر از محدوده تنظیم‌شده، خروجی را قطع می‌کند. پس از برطرف شدن خطا و سپری شدن زمان تأخیر، قابلیت وصل مجدد خودکار (AUTO) امکان بازگشت برق را فراهم می‌کند.

ویژگی‌های محافظ سه فاز آییژ CVP-3P

• جریان نامی تا 100 آمپر برای بار مقاومتی
• مناسب شبکه سه فاز + نول (3P+N)
• دارای ۶ نمایشگر مجزا برای نمایش ولتاژ و جریان سه فاز
• تنظیم ولتاژ، جریان و زمان تأخیر
• دارای قابلیت وصل مجدد خودکار
• تشخیص افزایش و افت ولتاژ
• حفاظت در برابر ولتاژهای ضربه‌ای
• حفاظت در برابر قطع فاز
• حفاظت در برابر قطع نول
• تشخیص جابه‌جایی یا نادرستی توالی فازها
• حفاظت در برابر عدم تقارن ولتاژ
• حفاظت در برابر اضافه‌بار و افزایش جریان
• نمایش وضعیت وصل، قطع و نوع خطا
• ذخیره و نمایش آخرین خطای ثبت‌شده
• دارای ۱۶ پارامتر قابل تنظیم
• امکان بازگشت به تنظیمات کارخانه
• مقاوم در برابر دمای بالا و گردوغبار
• بدنه ساخته‌شده از پلاستیک ABS
• رنگ بدنه: طوسی روشن
• مناسب نصب داخل تابلو برق روی ریل DIN
• دارای استاندارد CE اروپا
• گارانتی ۳۶ ماهه شرکت جی‌بی‌اچ

حفاظت‌های دستگاه

محافظ آییژ CVP-3P برای کنترل شرایط مختلف شبکه سه فاز طراحی شده و می‌تواند در برابر موارد زیر از تجهیزات محافظت کند:

افزایش و افت ولتاژ

محدوده‌های عملکرد مربوط به افزایش و افت ولتاژ قابل تنظیم هستند تا دستگاه متناسب با نیاز تجهیزات مورد استفاده تنظیم شود.

قطع فاز و نول

در صورت قطع شدن یکی از فازها یا نول، دستگاه می‌تواند وضعیت شبکه را تشخیص داده و برای جلوگیری از ادامه کار نامناسب تجهیزات، خروجی را قطع کند.

جابه‌جایی توالی فازها

اشتباه در ترتیب فازها می‌تواند برای برخی تجهیزات سه فاز مشکل ایجاد کند. این دستگاه قابلیت تشخیص نادرستی توالی فازها را دارد.

عدم تقارن ولتاژ

عدم تعادل ولتاژ بین فازها نیز توسط دستگاه پایش می‌شود و محدوده مربوط به آن قابل تنظیم است.

اضافه‌بار

محافظ می‌تواند جریان عبوری را کنترل کند و در صورت عبور جریان از مقدار تنظیم‌شده، عملکرد حفاظتی را فعال کند.

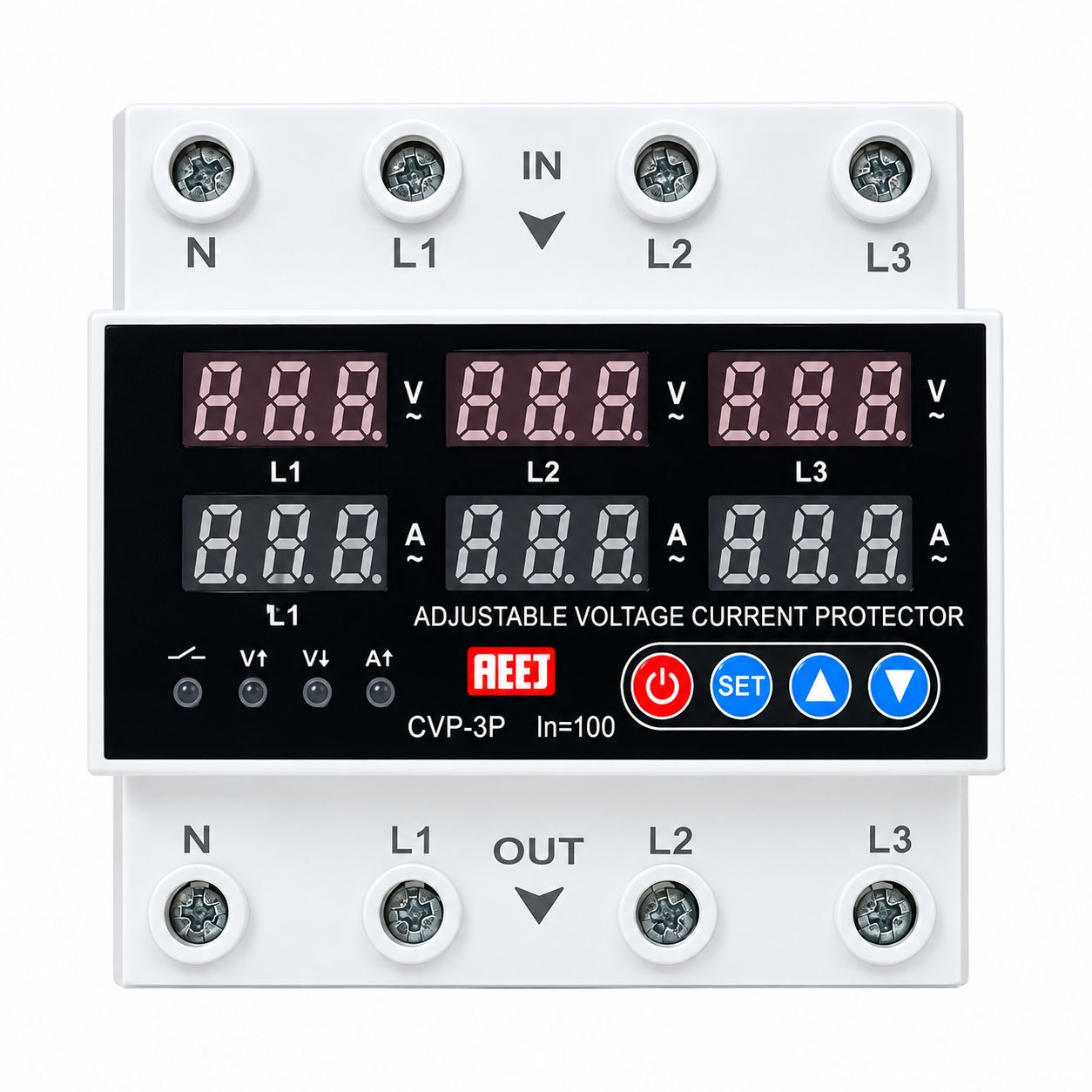

۶ نمایشگر برای کنترل سه فاز

یکی از ویژگی‌های مهم محافظ سه فاز 100 آمپر آییژ CVP-3P، وجود شش نمایشگر مجزا است. سه نمایشگر برای مشاهده ولتاژ هر یک از فازها و سه نمایشگر برای نمایش جریان هر فاز در نظر گرفته شده است.

به این ترتیب وضعیت هر سه فاز به‌صورت جداگانه قابل مشاهده است و کاربر می‌تواند تغییرات ولتاژ و جریان را سریع‌تر بررسی کند.

جریان قابل تحمل

جریان نامی این مدل براساس نوع بار متفاوت است:

• بار مقاومتی: 100 آمپر
• بار سلفی: 32 آمپر
• بار ترکیبی: 50 آمپر

بنابراین هنگام انتخاب محافظ برای تجهیزات صنعتی، نوع بار متصل به دستگاه باید در نظر گرفته شود.

مشخصات فنی محافظ آییژ CVP-3P

کاربردهای محافظ سه فاز آییژ

این محصول برای محیط‌ها و تجهیزات مختلف سه فاز قابل استفاده است، از جمله:

• 🏭 تابلو برق واحدهای صنعتی
• ⚙️ موتورهای سه فاز
• ⚙️ ماشین‌آلات صنعتی
• 💧 پمپ‌های سه فاز
• 🔧 کمپرسورهای سه فاز
• 🏢 تابلوهای توزیع ساختمان
• 🏢 مجتمع‌ها و مراکز تجاری
• تجهیزات و سیستم‌های برق سه فاز

جمع‌بندی

محافظ ولتاژ و جریان سه فاز 100 آمپر آییژ مدل CVP-3P برای پایش و حفاظت از شبکه‌های سه فاز در برابر طیف مختلفی از خطاهای الکتریکی طراحی شده است. نمایش جداگانه ولتاژ و جریان هر سه فاز، امکان تنظیم پارامترهای حفاظتی، تشخیص خطاهای مختلف، قابلیت وصل مجدد خودکار و نصب روی ریل DIN، این دستگاه را برای استفاده در تابلوهای برق و تجهیزات سه فاز مناسب می‌کند.

این محافظ برای پروژه‌ها و تجهیزات صنعتی که نیاز به کنترل هم‌زمان ولتاژ و جریان سه فاز دارند، قابل استفاده است.
